Régler l'affichage et exporter les plans de métré

Un plan de métré lisible se partage : avec un collègue qui reprend le projet, avec le maître d'ouvrage, ou avec les entreprises pour qu'elles vérifient vos quantités.

Cet article montre comment régler l'affichage pour mesurer plus précisément, choisir les métrés visibles et exporter le plan.

Régler l'affichage et la précision

Dans l'outil Métrés, cliquez sur « Config ». Vous pouvez :

• passer le plan en « Noir et Blanc », pour mieux distinguer vos tracés de couleur ;
• activer la loupe, pour placer le curseur avec précision ;
• activer l'aimant, qui accroche le curseur aux points du dessin ;
• afficher la légende et choisir sa position sur le plan.

Lancer la démo interactive

L'aimant évite les petits écarts au moment de fermer une surface ou de suivre un mur : laissez-le activé sur un plan vectoriel.

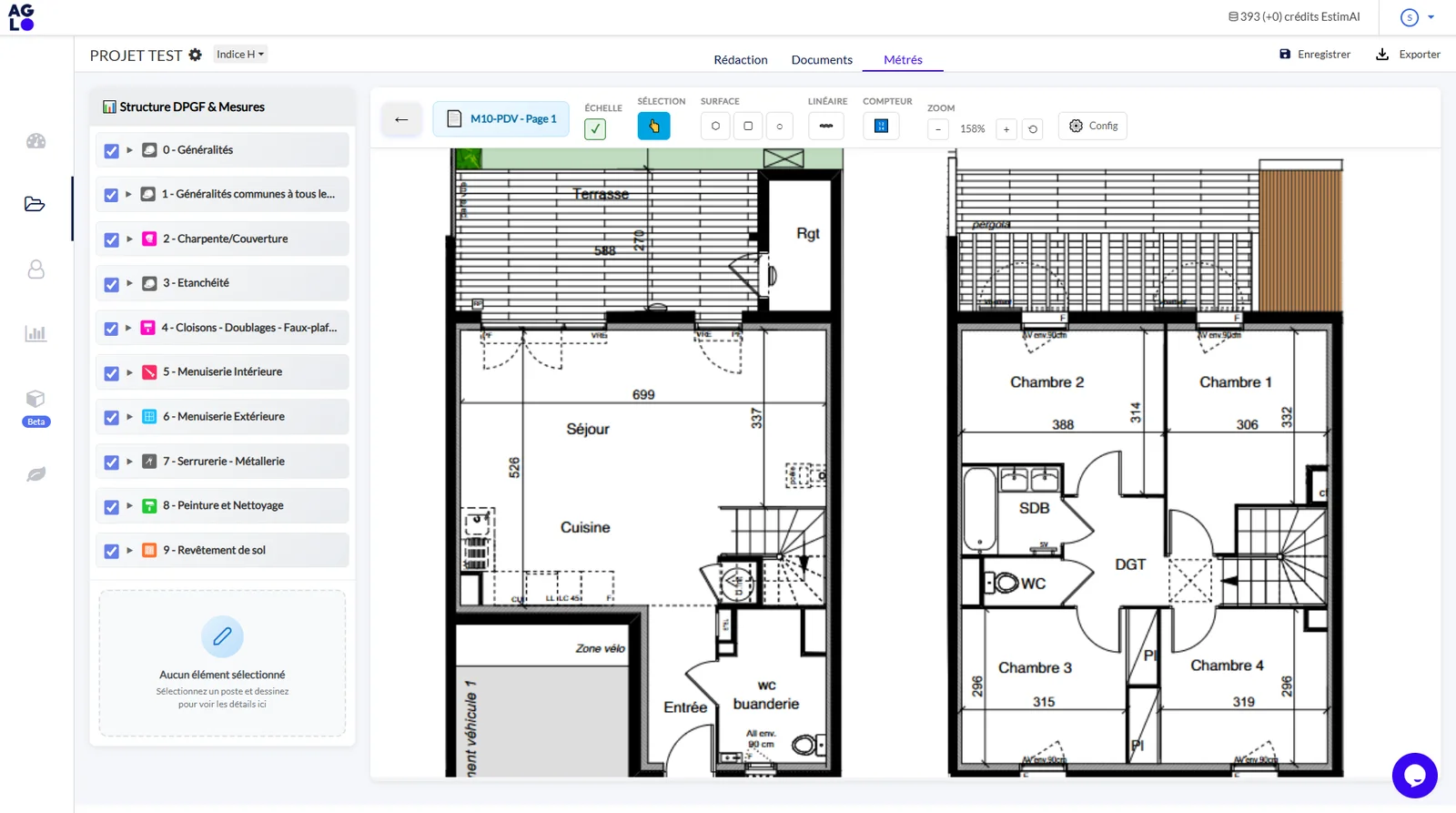

Afficher ou masquer les métrés d'un lot ou d'un poste

Sur le plan, la liste des lots et des postes a une case à cocher par ligne. Toutes les mesures cochées s'affichent.

1. Décochez tous les lots pour masquer toutes les mesures.
2. Cochez un lot pour afficher ses mesures.
3. Cochez un ou plusieurs postes pour n'afficher que les leurs.

Lancer la démo interactive

N'afficher qu'un poste à la fois est le moyen le plus sûr de vérifier qu'aucune zone n'a été oubliée ou mesurée deux fois.

Exporter un plan de métré

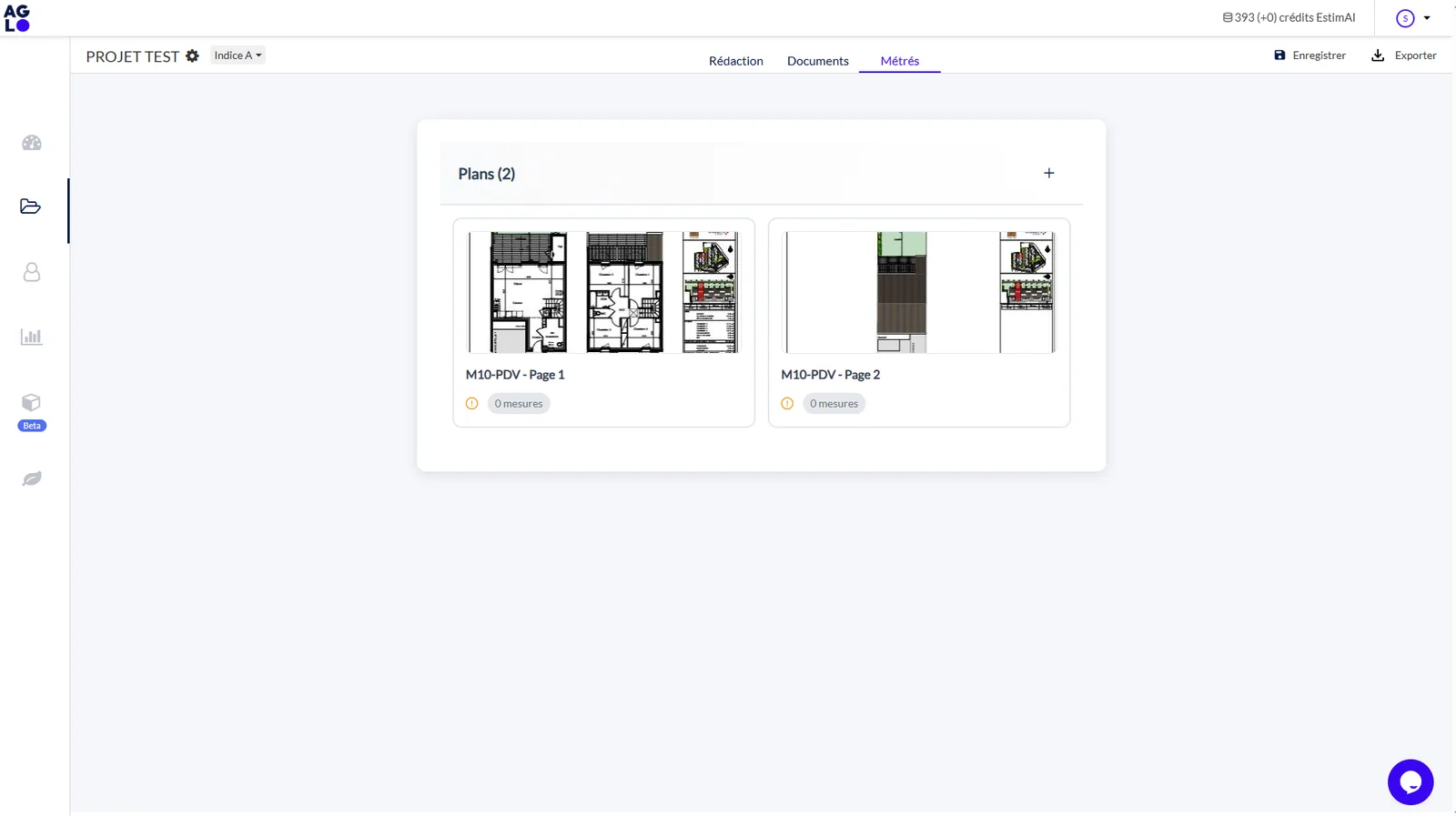

1. Ouvrez le plan.
2. Cochez les lots, postes et sous-postes à faire apparaître sur l'export.
3. Si vous le souhaitez, affichez la légende : elle sera visible sur l'export.
4. Cliquez sur « Exporter ».

Le plan est exporté en PDF avec les métrés sélectionnés.

Lancer la démo interactive
