Mesurer une longueur, une surface ou compter des éléments
Sommaire
Chaque mesure tracée sur le plan est rattachée à un lot et à un poste (ou sous-poste). Sa quantité s'inscrit automatiquement dans la colonne « Qté » de ce poste dans la DPGF.
Vous gardez ainsi la trace de chaque quantité : en cas de question d'une entreprise, vous retrouvez sur le plan d'où vient le chiffre. Trois outils sont proposés : la polyligne pour les longueurs, la surface et le compteur.
Mesurer une longueur

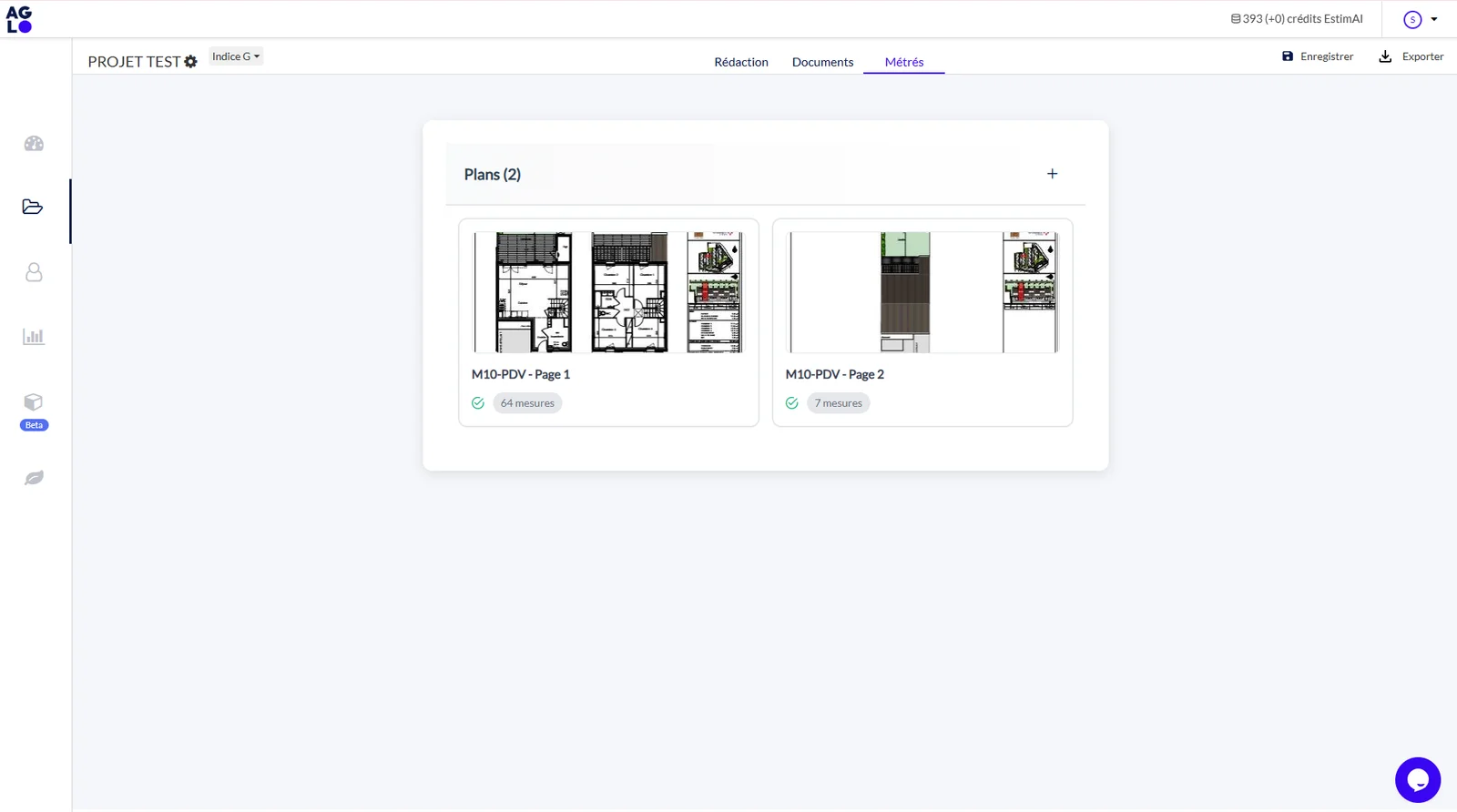

- Ouvrez le plan (« Pièces écrites », onglet « Métrés »).
- Cliquez sur l'outil de métré linéaire « Polyligne ».
- Choisissez le lot, puis le poste à métrer.
- Choisissez la couleur, l'épaisseur du trait et l'unité, puis cliquez sur « Enregistrer et commencer à dessiner ».
- Tracez sur le plan les lignes à mesurer.
La longueur est calculée au fur et à mesure et reportée dans le poste.
Mesurer une surface
- Sur le plan, cliquez sur la forme de surface de votre choix.
- Choisissez le lot, puis cliquez sur la flèche devant le poste.
- Choisissez le style de la surface (couleur, remplissage, motif), puis cliquez sur « Enregistrer et commencer à dessiner ».
- Dessinez les surfaces à mesurer.

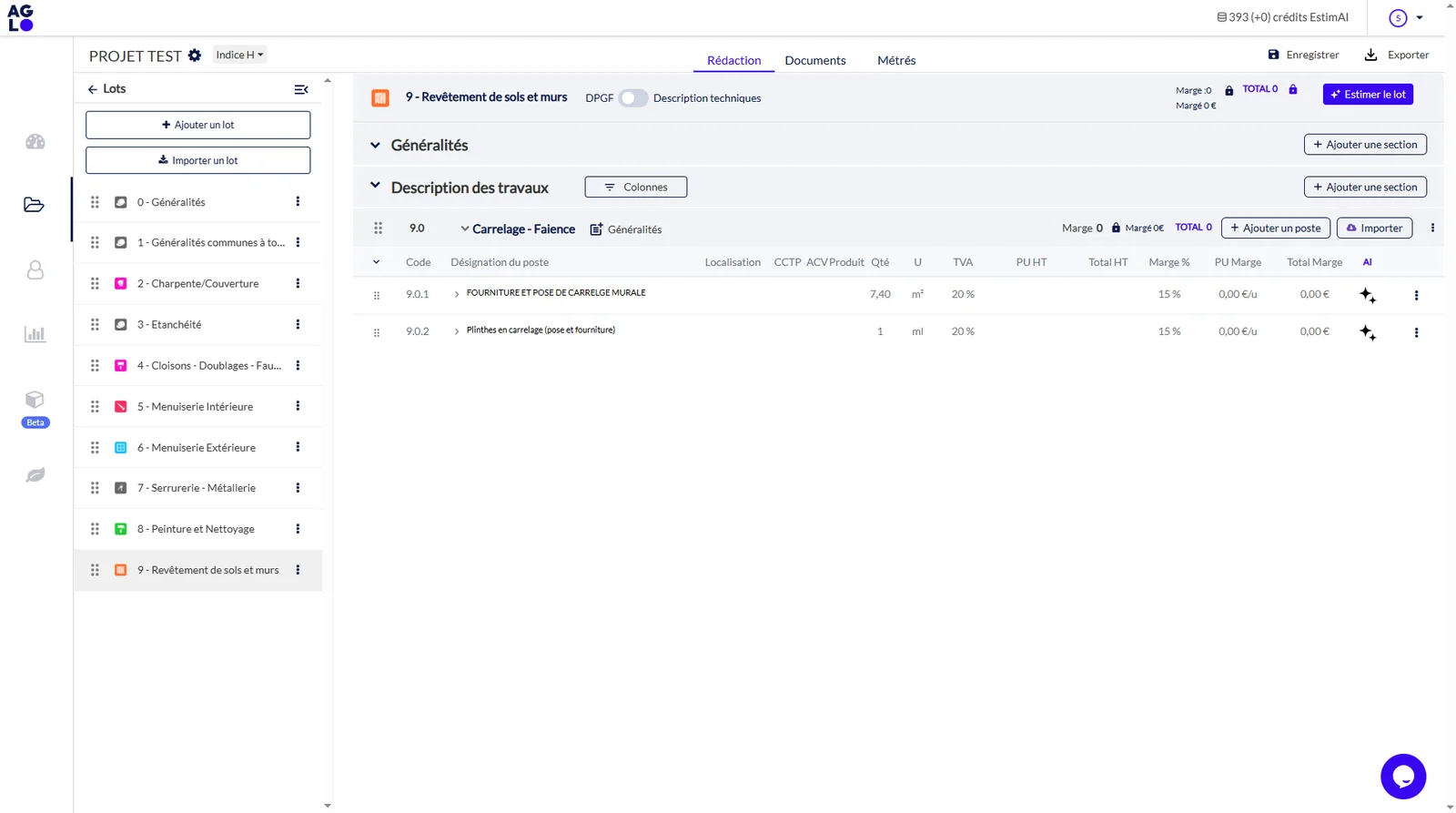

De retour dans « Pièces écrites », la surface apparaît dans la colonne « Qté » du poste.
Compter des éléments
Le compteur sert aux ouvrages à l'unité : appareils sanitaires, prises, luminaires, portes.
- Sur le plan, cliquez sur l'outil « Compteur ».
- Choisissez le lot, puis le poste ou sous-poste.
- Choisissez la couleur et la forme du repère.
- Cliquez sur chaque élément à compter.
Le nombre de repères posés s'inscrit dans le poste.
Pour transformer une longueur ou une surface en m² ou en m³, voir Obtenir des m² et des m³ à partir d'une mesure.
