Définir l'échelle du plan

L'échelle convertit ce que vous tracez à l'écran en longueurs réelles. C'est la première chose à régler sur chaque plan.

Une échelle fausse fausse toutes les quantités qui en découlent, et donc les prix de la DPGF. Prenez une minute pour la vérifier avant de mesurer.

Choisir la méthode

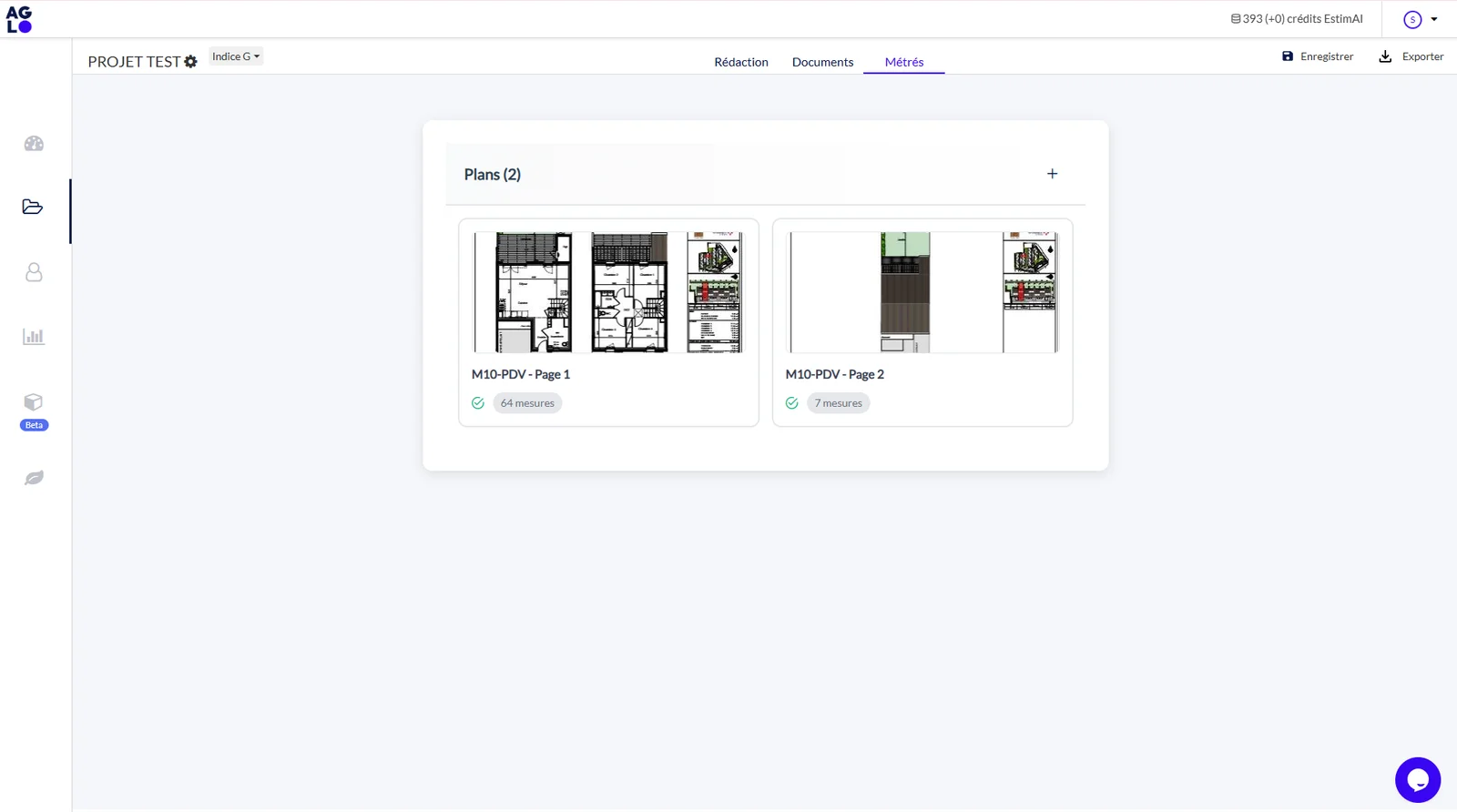

1. Ouvrez le plan sur lequel vous allez travailler.
2. Cliquez sur « Echelle ».
3. Choisissez votre méthode :
   • renseigner un ratio d'échelle (1:50, 1:100…) si vous le connaissez ;
   • ou définir l'échelle à partir d'une mesure ou d'une cote connue.

Définir l'échelle à partir d'une cote

1. Choisissez « Définissez l'échelle à partir d'une mesure ou d'une côte connue ».
2. Tracez sur le plan une cote dont vous connaissez la longueur.
3. Saisissez cette longueur en millimètres.

AGLO en déduit l'échelle du plan.

Lancer la démo interactive

Affiner la précision

Vous pouvez augmenter le DPI du plan pour gagner en finesse. Cela peut ralentir votre ordinateur : gardez la valeur par défaut tant que vos mesures restent lisibles.

Une fois l'échelle réglée, passez à la mesure sur le plan.
